EtherCAT扩展模块
产品名称：ZMIO310 EtherCAT总线扩展模块
规格：ZMIO310 EtherCAT总线IO、AD/DA模块

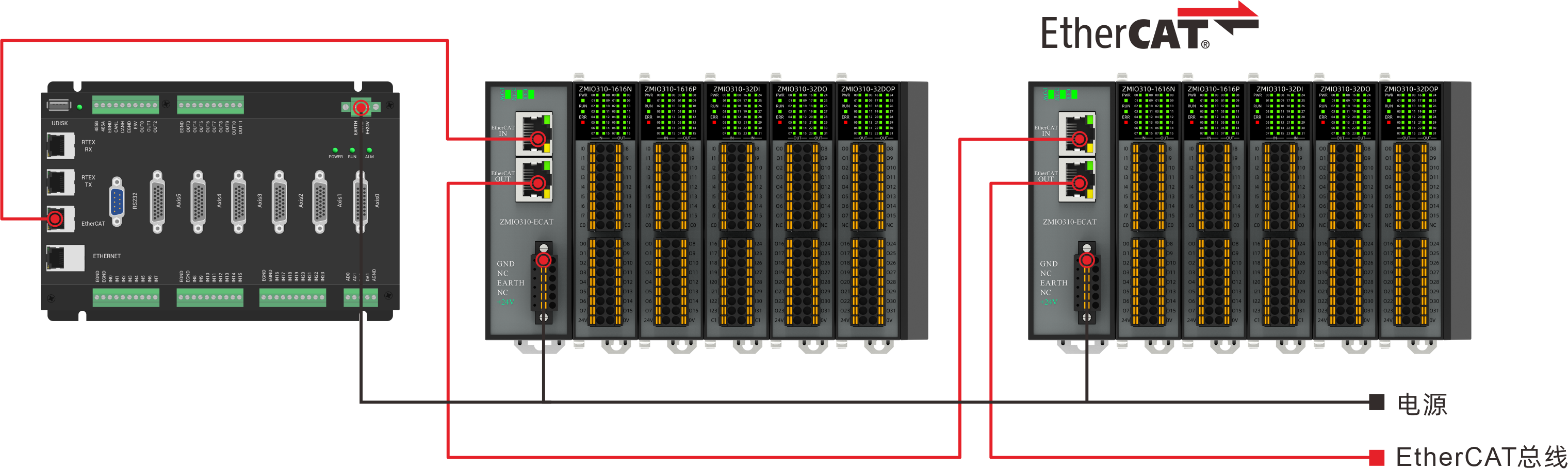

ZMIO310 系列扩展模块是立式总线扩展模块，可支持 EtherCAT 和 CAN 两种总线方式扩展数字量 IO、模拟量 AD 和 DA。当 IO、AD 和 DA 等资源不够的时候，需要耦合器模块（ECAT、CAN 通讯模块）搭配其他扩展子模块进行扩展，子模块包含数字量输入口 IN、数字量输出口 OUT、模拟量输入口 AD、模拟量输出口 DA 模块，单个耦合器最多支持 16 个扩展子模块。
数字量输入输出均带信号指示灯，方便查看 IO 状态。模拟量分辨率 16 位，可选电压型或电流型，且提供多种量程。单个耦合器最多可扩展 256 路输入或 256 路输出，需要扩展更多，请选择多个耦合器。单个耦合器最多可扩展 32 路 AD 或 32 路 DA，需要扩展更多，请选择多个耦合器。扩展接线方便快捷。参数/规格
ZMIO310
电源电压
24VDC
通讯协议
EtherCAT工业实时总线协议
支持服务
CoE（PDO、SDO）
通讯周期s
250μs、500μs、1ms、2ms、4ms等
最高通讯速度
以太网100Mbps
网口
标准以太网Rj45接口
传输媒介
超五类屏蔽双绞线
传输距离
两节点小于100米
后续子模块扩展能力
最多可扩展16个DI/DO子模块，或扩展8个AD/DA子模块，实际数量以各模块功耗进行限定
后续子模块最多IO数
256路进或256出
后续子模块最多AIO数
32通道AD或32通道DA
后续从站数
最多可达32个
自身功耗
1.6W
提供给后级内部功耗
8.4W
